Pour choisir une antenne LoRaWAN 868 MHz pour une passerelle, ne commencez pas par le chiffre en dBi. Commencez par confirmer le profil régional de votre réseau, le port RF LoRa de la passerelle et la zone que vous devez réellement couvrir. Ensuite seulement, choisissez un diagramme de rayonnement, un câble et un montage qui restent cohérents une fois installés.
Cette méthode évite deux erreurs fréquentes : prendre une étiquette « 868 MHz » pour une preuve de compatibilité complète, ou prendre plus de gain pour une promesse de portée. Une antenne externe fait partie d’une chaîne : capteurs, passerelle, câble coaxial, connecteurs, antenne et environnement du site. Le résultat dépend de l’ensemble, pas d’une seule fiche catalogue.
Voici les quatre validations à faire, dans cet ordre :
- Région et radio : le pays, le plan LoRaWAN, la configuration et le port LoRa documenté de la passerelle.
- Géométrie : les capteurs sont-ils autour de la passerelle, surtout d’un côté, ou répartis par secteurs ?
- Chemin RF : la bande réellement couverte, le câble, les connecteurs, les adaptateurs et le montage sont-ils documentés pour l’assemblage envisagé ?
- Validation : le système complet est-il essayé sur des emplacements de capteurs représentatifs avant généralisation ?
Sommaire
- Distinguer LoRa, LoRaWAN, capteur et passerelle.
- Confirmer le contexte EU868 avant de comparer des antennes.
- Choisir omni, directionnelle ou sectorielle selon la forme du site.
- Arbitrer hauteur utile, dégagement et longueur de câble.
- Vérifier le port RF, les connecteurs et la fixation.
- Préparer un test terrain et un brief de compatibilité exploitable.
1. Définir ce que l’antenne doit servir
LoRa désigne une technologie radio bas débit et longue portée ; LoRaWAN organise la communication entre les équipements et le réseau. Les explications de Semtech sur LoRa et de la LoRa Alliance sur LoRaWAN sont utiles pour séparer ces deux niveaux. Pour le choix d’antenne, la question pratique est plus simple : quelle radio se trouve à l’autre extrémité du câble ?
Dans un déploiement courant, des capteurs IoT envoient des messages radio vers une passerelle LoRaWAN. La passerelle transmet ensuite les données vers le serveur réseau et l’application. L’antenne de la passerelle est donc souvent fixe, installée plus haut que les capteurs et appelée à recevoir des équipements placés dans plusieurs directions. Elle ne se choisit pas comme l’antenne compacte intégrée à un capteur alimenté par batterie.

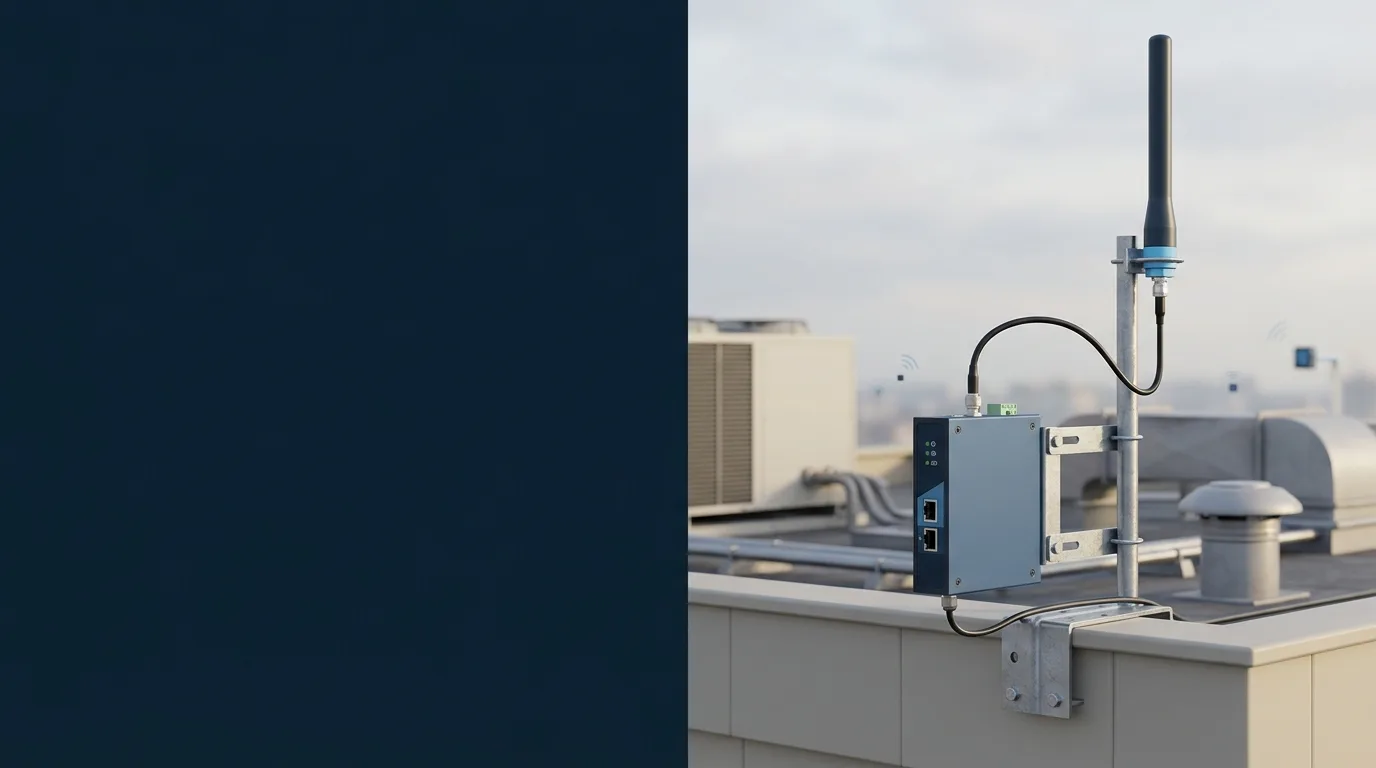

capteurs IoT → passerelle LoRaWAN → câble coaxial → antenne externe → zone de couverture
Avant de comparer des produits, ouvrez la documentation de la passerelle et notez le port RF qui correspond réellement au modem LoRa. Sur une même passerelle ou un routeur industriel, il peut exister des ports distincts pour le cellulaire, le Wi-Fi, le GNSS ou d’autres fonctions. Un connecteur qui se visse n’est pas, à lui seul, une preuve que le port, la fréquence ou l’antenne sont les bons.
| Élément | Ce qu’il faut identifier | Pourquoi cela change le choix |
|---|---|---|
| Passerelle | Modèle, révision, région/configuration et port LoRa documenté | Évite de raccorder une antenne sur une autre chaîne radio. |
| Réseau | Pays, réseau public ou privé, plan régional et paramètres retenus | Une famille de fréquences ne remplace pas le profil radio à confirmer. |
| Capteurs | Positions, densité, hauteur, orientation et obstacles représentatifs | Détermine la géométrie que l’antenne de passerelle doit desservir. |
| Installation | Intérieur/extérieur, mât, mur, armoire, chemin du câble et accès maintenance | Transforme une antenne plausible sur table en assemblage installable. |
Cette distinction explique aussi pourquoi une annonce qui mélange LoRaWAN, Sigfox, Meshtastic ou plusieurs bandes sous-GHz mérite une lecture prudente. Ces termes peuvent coexister dans un catalogue, mais ils ne rendent pas une antenne, une configuration de passerelle et un déploiement EU868 interchangeables.
2. Confirmer EU868 avant de comparer une antenne 868 MHz
En France, « 868 MHz » est un repère de recherche utile, mais pas une fiche de recette complète. Commencez par relever le pays exact, le réseau choisi, la configuration de la passerelle et le plan applicable. La LoRa Alliance publie les LoRaWAN Regional Parameters et sa bibliothèque de spécifications techniques : utilisez la version pertinente pour vérifier le contexte radio de votre projet plutôt qu’un tableau marchand ancien ou une simple étiquette continentale.
Vous pouvez préparer cette vérification avec notre outil de fréquence LoRaWAN par pays. L’outil aide à formuler la question de région et de plan ; il ne dispense pas de vérifier le matériel, le serveur réseau et les exigences qui s’appliquent réellement à l’installation. Pour les règles françaises ou les autorisations relatives aux fréquences, reportez-vous aux informations de l’ANFR et aux documents applicables à votre cas.
Une fois le contexte régional clair, passez à l’antenne. Demandez une bande de fonctionnement documentée et des données pertinentes sur les fréquences réellement utilisées. La mention « antenne 868 MHz » ne prouve pas, à elle seule, le comportement du produit dans votre assemblage : la largeur de bande, l’adaptation, le diagramme, le câble, le plan de masse et le montage peuvent tous compter.
| Vérification | Preuve utile | Ce que cette preuve ne démontre pas encore |
|---|---|---|
| Région / plan LoRaWAN | Documentation de la passerelle, réseau et paramètres régionaux actuels | Que l’antenne candidate couvre toute la bande utile. |
| Bande d’antenne | Fiche technique et, si disponible, données de retour ou de ROS/VSWR | Que l’antenne gardera le même comportement sur votre mât ou boîtier. |
| Interface RF | Port LoRa identifié, impédance et interface de raccordement documentées | Que le câble et les adaptateurs sont correctement assemblés. |
| Installation | Croquis de montage, hauteur, câble et environnement | Que les capteurs représentatifs seront bien reçus. |
Ne transposez pas automatiquement une sélection 915 MHz, EU433, Sigfox ou Meshtastic à une passerelle LoRaWAN EU868. Ces comparaisons peuvent être utiles pour comprendre les familles régionales, mais elles ne remplacent pas la vérification du déploiement ciblé. Si votre équipe prépare aussi un produit pour une autre région, consultez le comparatif 868 MHz et 915 MHz (en anglais) avant d’essayer de réutiliser une même référence.
3. Choisir le diagramme selon la géométrie du site
Le choix entre une antenne omnidirectionnelle, directionnelle ou sectorielle doit répondre à la forme de la zone à desservir. Le gain en dBi décrit notamment la façon dont l’énergie est répartie dans le diagramme de rayonnement ; ce n’est pas un compteur universel de kilomètres. Une antenne avec un gain plus élevé peut concentrer davantage l’énergie dans certaines directions ou réduire la couverture verticale. Selon la hauteur de la passerelle et la position des capteurs, ce compromis peut aider ou gêner.
Utilisez le tableau ci-dessous comme point de départ de discussion, jamais comme garantie de couverture.
| Géométrie observée | Famille à examiner d’abord | Pourquoi elle peut convenir | Vérification avant décision |
|---|---|---|---|
| Capteurs dispersés autour d’un point haut | Omnidirectionnelle verticale | Elle vise une couverture azimutale large autour de la passerelle. | Diagramme vertical, hauteur utile, dégagement et câble. |
| Capteurs surtout d’un côté du bâtiment ou du site | Directionnelle | Elle peut concentrer le diagramme vers la zone qui compte réellement. | Orientation, zones qui restent hors faisceau, obstacles et points de test. |
| Zone répartie en un secteur défini | Sectorielle | Elle peut correspondre à une couverture d’angle planifiée. | Angle réel, chevauchement éventuel et méthode de fixation. |
| Couloir, tunnel ou site très contraint | Directionnelle ou solution étudiée au cas par cas | La géométrie est rarement circulaire ; une omni choisie par défaut peut gaspiller de l’énergie dans des directions inutiles. | Étude d’obstacles, multipath, emplacements de test et contraintes mécaniques. |
Pour une passerelle extérieure placée au centre d’un site, une antenne omni est souvent une hypothèse raisonnable à examiner. Les antennes omni en fibre de verre pour extérieur peuvent alors être une famille de produits pertinente, à condition de confirmer modèle par modèle la bande, les données RF, le connecteur, le câble et le montage. Une page de catégorie ne constitue pas une attestation de compatibilité pour votre passerelle.
À l’inverse, si les capteurs se trouvent presque tous vers une zone de stockage, un quai, une serre ou un bâtiment situé dans une direction dominante, une antenne directionnelle peut être plus cohérente qu’une couverture à 360°. Cela implique une discipline d’installation : une orientation à reproduire, un support stable et des points de test placés aussi dans les zones limites. Une antenne sectorielle demande le même raisonnement, avec une attention particulière à la largeur du secteur et aux zones qui ne doivent pas être oubliées.
La polarisation fait aussi partie de ce raisonnement. L’important est de relever la polarisation déclarée de l’antenne et l’orientation prévue, puis d’éviter de changer l’une ou l’autre au hasard entre le prototype et le déploiement. Sur un parc de capteurs, un résultat stable vient davantage d’une configuration reproductible et mesurée que d’un réglage intuitif après chaque incident.
4. Arbitrer hauteur, dégagement et longueur de câble
Placer l’antenne plus haut ou plus dégagée peut améliorer la situation radio, mais un emplacement éloigné impose parfois un câble coaxial plus long. Ce câble ajoute des pertes qui dépendent de son type, de sa longueur et de la fréquence. Le bon choix n’est donc pas « le mât le plus haut » ni « le câble le plus court » pris isolément : c’est le compromis qui conserve le plus de marge pour l’installation réelle.
Voici une méthode de décision simple : dessinez deux ou trois emplacements plausibles, mesurez la longueur de câble nécessaire pour chacun, puis comparez-les avec les contraintes de dégagement, de fixation, de pénétration étanche et de maintenance. Demandez au fournisseur la référence exacte du coaxial et ses données à la bande concernée. Évitez de compenser une route de câble mal pensée par une valeur de dBi plus grande sans vérifier ce que l’ensemble gagne réellement.
La méthode de budget de liaison IoT (en anglais) aide à poser les hypothèses de gain, pertes de ligne et marge plutôt qu’à promettre une distance. Dans ce guide, retenez surtout le réflexe : un nombre de kilomètres sans hauteur, terrain, réglages radio, obstacles, deux antennes installées et conditions d’essai n’est pas une spécification exploitable.
| Question de site | Décision à noter | Risque si elle est ignorée |
|---|---|---|
| L’antenne est-elle dégagée des grandes masses métalliques proches ? | Distance, orientation et photo de la position retenue | Modification du diagramme, masquage ou installation difficile à reproduire. |
| Quel chemin de câble est réaliste ? | Type, longueur, connecteurs, adaptateurs et traversée | Perte non évaluée, contrainte mécanique ou entrée d’eau. |
| Le support restera-t-il stable ? | Mât, mur, fixation, charge au vent et accès entretien selon le produit | Variation d’orientation ou fatigue mécanique. |
| Peut-on essayer l’emplacement avant déploiement complet ? | Liste de points de test et critères d’observation | Achat à grande échelle sur une hypothèse non vérifiée. |
Une passerelle installée dans une armoire métallique mérite une attention particulière. Le métal, la proximité d’autres équipements et le chemin de sortie du câble peuvent modifier le résultat. Ne supposez pas qu’une antenne raccordée à l’intérieur aura le même comportement qu’une antenne déportée et dégagée. La ressource sur l’effet d’un boîtier métallique (en anglais) explique pourquoi cette hypothèse doit être validée avec l’assemblage réel.
5. Vérifier le port RF, le connecteur et le câble avant commande
La compatibilité mécanique commence par le port LoRa documenté, puis va jusqu’à l’extrémité de l’antenne. Notez la famille de connecteur, son genre, le type de câble, les adaptateurs éventuels, l’impédance visée par le système et les contraintes d’assemblage. Les familles SMA et N reviennent souvent dans les catalogues, mais deux connecteurs qui se ressemblent peuvent ne pas être des partenaires de raccordement ; ne remplacez pas une désignation précise par une photo ou une approximation.
Le câble coaxial n’est pas un simple accessoire. Il doit être adapté au chemin physique, protégé contre la traction et compatible avec l’environnement. Pour une installation extérieure, vérifiez aussi les conditions de pose données par le fabricant : étanchéité de l’entrée, rayon de courbure, exposition UV, vibration, température et fixation. Si une protection contre la surtension, une mise à la terre ou un dispositif spécifique est envisagé, faites-la définir selon l’installation, les instructions fabricant et les règles locales — pas comme un ajout universel dans une liste d’achat.
Avant de valider un ensemble, passez la check-list de compatibilité externe (en anglais). Elle aide à séparer les contrôles de bande, port, connecteur, nombre de chaînes, câble et environnement. Pour une passerelle LoRaWAN, l’objectif est de réduire les inconnues avant le prototype, pas de rendre compatibles deux pièces qui ne disposent d’aucune preuve commune.
| Élément du chemin RF | À enregistrer | Question de contrôle |
|---|---|---|
| Port de la passerelle | Libellé du port, radio associée, documentation du modèle | Est-ce bien le port LoRa, et non un port cellulaire, Wi-Fi ou GNSS ? |
| Antenne | Référence exacte, bande documentée, diagramme, polarisation et contraintes de montage | Les données couvrent-elles votre besoin, dans les conditions déclarées ? |
| Connecteurs | Famille, genre et toute pièce intermédiaire | Chaque raccordement est-il explicitement prévu ? |
| Câble | Référence, longueur, données de perte et conditions de pose | Le câble conserve-t-il un compromis raisonnable jusqu’à l’antenne ? |
| Installation | Mât/mur, traversée, étanchéité, protection et accès | L’assemblage reste-t-il maintenable et sûr dans son environnement ? |
6. Installer, puis valider sur le terrain
L’installation ne se termine pas lorsque l’antenne est serrée sur son support. Elle se termine lorsque le comportement de la chaîne complète a été observé sur des points représentatifs. Préparez un petit échantillon de capteurs qui couvre les zones proches, les zones limites, les positions avec obstacles et les emplacements que le projet considère comme critiques. Gardez autant que possible les paramètres radio, le modèle de capteur et le scénario de message stables pendant la comparaison.
Pour chaque point, consignez la date, la position, l’orientation, le modèle de passerelle, l’antenne, le câble et les observations accessibles dans votre plateforme réseau — par exemple RSSI, SNR, livraison des messages ou stabilité de liaison, selon ce que votre système expose. Le but n’est pas de transformer une seule mesure en promesse de portée. Il s’agit de comparer une configuration de référence à l’assemblage proposé et de rendre une correction reproductible.
Si le résultat est insuffisant, procédez par ordre de vérification : raccordement et port RF, câble et adaptateurs, position et dégagement, orientation/polarisation, puis choix de diagramme. Un changement d’antenne plus « puissant » peut être nécessaire dans certains sites, mais il ne corrige pas un mauvais port, une zone hors faisceau ou un câble inadapté. La check-list d’installation de passerelle (en anglais) peut compléter cette étape d’exécution.
7. Préparer un brief de compatibilité avant de demander un devis
Une bonne demande technique ne se résume pas à « il me faut une antenne 868 MHz ». Donnez à l’équipe qui doit évaluer la solution les informations nécessaires pour vérifier l’ensemble :
- pays d’installation, réseau et plan régional à confirmer ;
- modèle, révision et documentation de la passerelle ;
- port LoRa exact et interface RF déclarée ;
- zone de couverture, positions approximatives des capteurs et principaux obstacles ;
- préférence de diagramme issue de la géométrie, pas seulement une valeur de dBi ;
- référence, longueur et chemin du câble ;
- connecteurs, adaptateurs et contraintes d’étanchéité ;
- montage prévu, environnement extérieur/intérieur et accès de maintenance ;
- quantité prototype/production et protocole de test envisagé.
Lorsque ces éléments sont réunis, créez un brief de compatibilité d’antenne IoT. Il permet de structurer les inconnues avant une demande technique ou un devis ; une sortie de l’outil reste une base de vérification, pas une validation automatique de l’antenne, du réseau ou de la conformité locale.
FAQ — questions fréquentes
Quelle est la différence entre LoRa et LoRaWAN ?
LoRa correspond à la technologie radio utilisée pour transmettre ; LoRaWAN définit une architecture et des règles de communication autour des équipements, des passerelles et du réseau. Pour sélectionner une antenne, identifiez le rôle de l’équipement et le port RF LoRa de la passerelle, puis vérifiez le plan régional et l’installation réelle.
Quelle fréquence LoRaWAN utilise-t-on en France ?
Un projet français doit confirmer le plan régional applicable, la configuration de la passerelle et les exigences locales avant déploiement. « 868 MHz » est une indication courante de recherche, mais ne remplace pas la documentation actuelle du réseau, du matériel et des autorités compétentes. Consultez les paramètres régionaux LoRaWAN et les informations françaises applicables au projet.
Plus de dBi signifie-t-il automatiquement plus de portée ?
Non. Le gain est lié au diagramme de rayonnement et à ses compromis. La hauteur, la couverture verticale, le câble, les connecteurs, les obstacles, les réglages radio, la seconde antenne et le terrain influencent également le résultat. Comparez un système installé et mesuré, pas un seul chiffre de catalogue.
Puis-je réutiliser une antenne 915 MHz pour une passerelle EU868 ?
Pas par défaut. Une antenne peut être compatible avec plusieurs bandes uniquement si sa documentation et ses données couvrent les fréquences réellement utilisées par votre projet. Une étiquette 915 MHz ou « sub-GHz » ne démontre pas la couverture ni le comportement requis pour une installation EU868.
Une passerelle LoRaWAN impose-t-elle un abonnement ?
Cela dépend du modèle de réseau, public ou privé, et de son exploitation. Cette décision de service est distincte de la sélection de l’antenne. Fermez d’abord le choix de réseau, le pays et la configuration radio ; vous pourrez ensuite spécifier l’antenne pour la passerelle et le site.
Sources pour vérifier le projet
- LoRa Alliance : Regional Parameters et spécifications techniques.
- ANFR : l’accès aux fréquences.
- Semtech : What is LoRa? ; LoRa Alliance : What is LoRaWAN?.
Ces sources orientent la vérification du contexte radio. Pour décider d’un modèle d’antenne, complétez-les par la fiche technique à jour de la passerelle, de l’antenne, du câble et des accessoires réellement retenus.
