Pour choisir une antenne RTK, commencez par le rôle qu’elle doit tenir : rover mobile, station de base temporaire ou station CORS permanente. Ensuite, vérifiez l’ensemble récepteur–antenne–câble–installation. Une fiche qui paraît excellente ne garantit ni compatibilité ni résultat de mesure sans les signaux utilisés, les corrections et le site réel.
Cette méthode est plus utile qu’un classement de produits. Un rover doit rester pratique en mouvement ; une base doit rester cohérente sur un point connu ; une station CORS doit préserver une référence documentée dans le temps. Les trois usages s’appuient sur le GNSS et le RTK, mais ils ne demandent pas les mêmes preuves avant achat.
Comment choisir une antenne RTK : commencez par le rôle
Le RTK associe des observations GNSS à des corrections pour améliorer le positionnement relatif. Dans une architecture classique, un rover RTK se déplace pour mesurer, tandis qu’une base reste sur un point connu. Avec un réseau de stations CORS, le rover peut recevoir des corrections réseau sans que chaque équipe installe sa propre base.
Le bon choix commence donc par cette question : l’antenne doit-elle suivre le travail, soutenir une campagne temporaire ou devenir une partie durable de l’infrastructure de référence ?
| Rôle | Priorité pratique | Éléments à vérifier | Erreur à éviter |
|---|---|---|---|
| Rover mobile | Format, fixation, suivi stable pendant le déplacement | Signaux utiles, masse, encombrement, câble court et intégration mécanique | Acheter une antenne prévue pour une installation fixe simplement parce qu’elle paraît plus imposante. |
| Base RTK temporaire | Stabilité sur le point de base et installation répétable | Référence de montage, visibilité du ciel, environnement réfléchissant, câble et alimentation | Traiter un montage provisoire comme s’il ne pouvait pas influencer les mesures. |
| Station CORS permanente | Traçabilité et comportement cohérent dans la durée | Centre de phase, configuration documentée, montage, environnement, maintenance | Choisir sur le seul gain annoncé sans demander les données et la configuration associées. |
Pour un rover, la portabilité et une fixation qui ne varie pas au cours de la mission peuvent peser autant que le choix des bandes. Pour une base, le point de référence et le voisinage immédiat deviennent plus importants. Pour une CORS, on augmente encore le niveau d’exigence : une modification d’antenne, de radôme, de support ou de repère mécanique doit pouvoir être identifiée dans la documentation du site.

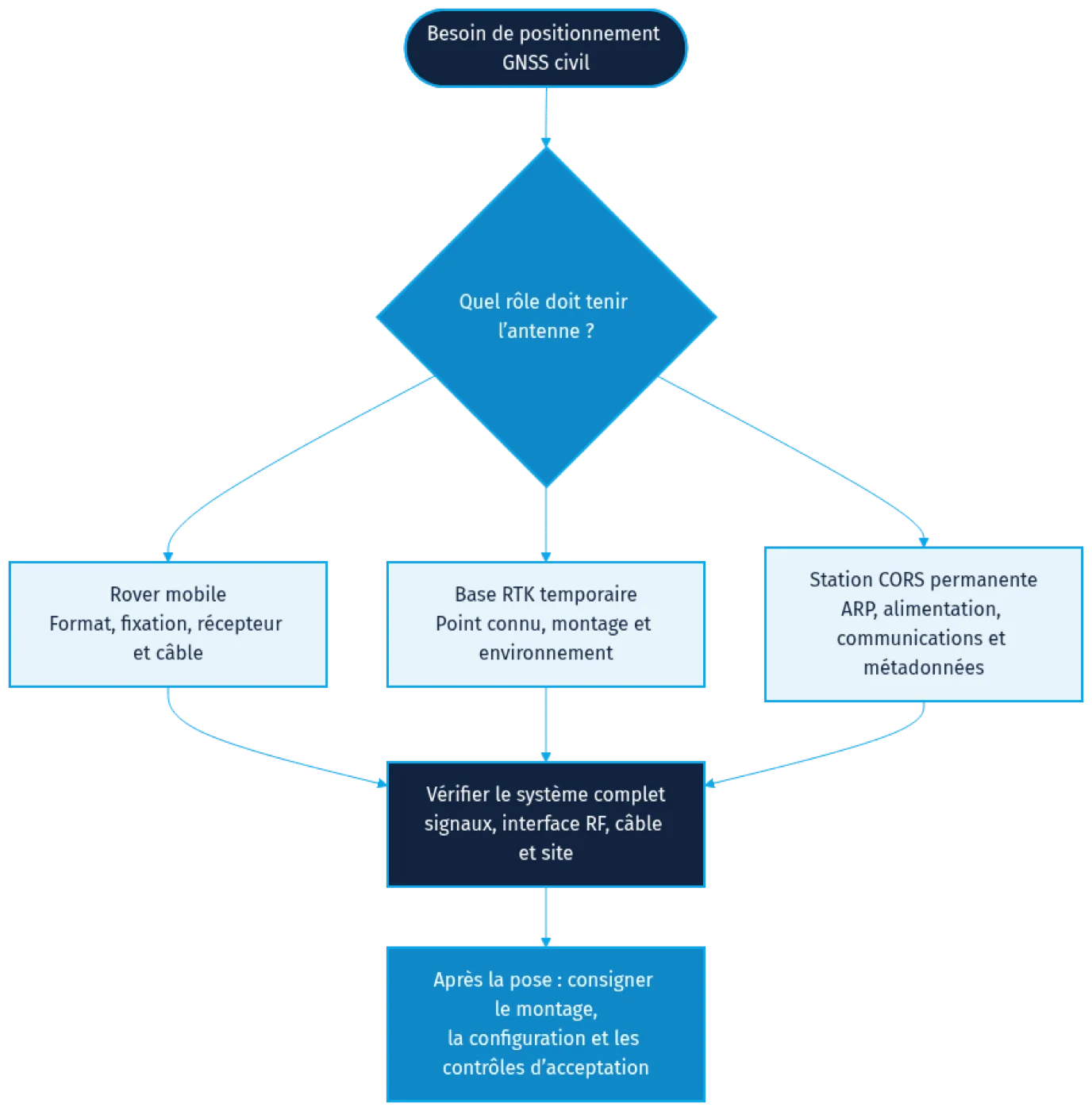

Flux de décision : le rôle détermine les questions à résoudre ; le récepteur, le chemin RF, le site et l’acceptation restent à vérifier pour chaque branche.
Vérifiez les signaux et l’interface avec le récepteur avant la fiche de l’antenne
Le mot « GNSS » ne décrit pas à lui seul une couverture de fréquences. Avant de comparer deux modèles, ouvrez la documentation du récepteur et relevez les constellations et bandes réellement activées pour le projet. Le plan de signaux GPS civils, notamment L1, L2 et L5, est décrit dans la référence GPS d’ESA Navipedia. Le système peut aussi exploiter d’autres constellations, mais l’antenne, le récepteur et le traitement doivent être considérés ensemble.
Une antenne GNSS de haute précision doit ensuite être examinée comme une partie du chemin RF :
- couverture de fréquences publiée et pertinente pour les signaux demandés ;
- polarisation et diagramme indiqués par le fabricant ;
- besoin d’antenne active, tension d’alimentation et courant admissible ;
- type et genre de connecteur, adaptateurs éventuels et longueur de câble ;
- pertes du câble et implantation de l’électronique à proximité.
Un adaptateur qui permet de visser deux connecteurs ne démontre pas que l’ensemble est adapté. De même, un récepteur multi-constellation ne peut pas exploiter automatiquement les bandes qu’une antenne ou son câble ne transmet pas convenablement. Pour séparer clairement les mots GPS, GNSS et RTK, consultez aussi notre guide GPS vs GNSS pour le RTK (en anglais).
Pour une base et une CORS, la stabilité mesurable devient une exigence de projet
Le centre de phase est la référence électrique utilisée pour relier les signaux reçus à la position de l’antenne. Dans un travail de mesure, son comportement n’est pas une simple caractéristique de catalogue : il faut savoir quelle configuration est décrite et quel point mécanique sert de référence. Notre définition du centre de phase donne le vocabulaire utile avant une revue de fiche technique.
Pour une base temporaire, l’objectif est de reproduire une configuration contrôlée durant la campagne. Pour une CORS, l’objectif est plus large : préserver des observations comparables lorsque le site est exploité, entretenu ou traité sur une longue période. Les guidelines CORS de l’International GNSS Service relient une station permanente à la stabilité du point de référence d’antenne (ARP), à une alimentation continue, à des communications fiables et à des métadonnées d’installation complètes. Ce sont des critères à examiner pour le site et le réseau, pas des garanties apportées par une antenne isolée. La FAQ de calibration d’antennes de NOAA NGS rappelle que les valeurs de calibration dépendent de la configuration de l’antenne et de la direction des signaux ; elle précise également que l’ensemble antenne–radôme compte.
Le multitrajet mérite la même attention. Il correspond aux signaux réfléchis par le sol, une toiture, une façade ou un équipement voisin avant d’arriver à l’antenne. Une explication du multitrajet aide à repérer pourquoi un toit dégagé, un support et une zone proche bien décrits font partie du cahier des charges. Dans une installation permanente, une antenne choke-ring peut être une famille à examiner lorsque les exigences de site et de mesure le justifient ; ce n’est pas une réponse universelle pour un rover mobile.
L’installation peut invalider une bonne fiche technique
Une antenne appropriée sur un banc d’essai peut être mal servie par son installation. Avant la commande, dessinez le site réel : horizon visible, surfaces métalliques ou vitrées proches, chemin des câbles, emplacement du récepteur, type de support, accès pour l’entretien et conditions d’exposition. Cette représentation simple révèle souvent des questions qui n’apparaissent pas dans une comparaison de prix.
Pour un rover, vérifiez que la position et le câble restent protégés pendant le mouvement et que le support ne change pas de manière imprévisible. Pour une base, définissez le point physique auquel les mesures se rapportent et conservez le même montage pendant la session. Pour une CORS, ajoutez un registre des changements : antenne, radôme s’il y en a un, support, câble, récepteur et coordonnées de référence. Si le rover utilise des corrections de réseau, indiquez aussi le chemin de réception prévu — par exemple le service et le point de montage NTRIP, ainsi que la connexion Internet nécessaire sur le terrain — afin de ne pas attribuer à l’antenne un problème de communication ou de correction.
Le câble coaxial n’est pas un détail de dernière minute. Sa longueur, son type, ses connecteurs et les adaptateurs modifient le chemin RF et doivent être connus avant de valider une alimentation active ou un niveau de signal. Si vous préparez une installation de base, notre guide de mise en place d’une antenne de station de base RTK (en anglais) propose un complément consacré au montage et au site.
Préparez un brief de six lignes avant de demander un devis
La meilleure façon de rendre une demande d’antenne RTK exploitable est de transmettre les contraintes qui changent réellement la sélection. Utilisez cette checklist pour une revue interne ou une consultation fournisseur :
- Rôle de l’antenne : rover, base temporaire ou CORS permanente ; indiquez si elle doit se déplacer, rester sur un point ou servir une infrastructure.
- Récepteur et signaux : modèle de récepteur, constellations et bandes activées, interface RF et alimentation attendue.
- Méthode de correction : base locale, réseau CORS ou autre méthode documentée ; si le projet utilise NTRIP, relevez le service, le point de montage et la connexion Internet prévue, sans annoncer une précision non vérifiée.
- Site et montage : horizon, surfaces réfléchissantes, plan de masse éventuel, support, repère mécanique et exposition extérieure ; pour une CORS, indiquez aussi alimentation et communications de continuité.
- Chemin RF : longueur/type de câble, connecteurs, adaptateurs, emplacement du récepteur et contraintes d’alimentation.
- Preuves à demander : fiche de bande, dimensions et point de référence mécanique, instructions de montage, ainsi que données de centre de phase ou de calibration lorsque le projet les exige. Pour une CORS, préparez aussi le dossier d’acceptation et le registre des changements.
Cette checklist évite deux réponses trompeuses : « tout GNSS conviendra » et « prenez le modèle avec le plus de gain ». Si une donnée manque, la bonne décision peut être de la demander ou de faire une revue de compatibilité, plutôt que de déduire le résultat d’un nom commercial.
Avant d’accepter une CORS installée : enregistrez le montage et le repère, la configuration antenne–radôme–câble–récepteur, l’état de l’alimentation et des communications, puis vérifiez que les données et le chemin de corrections prévus sont disponibles. Répétez cette vérification après chaque changement matériel ou de configuration.
Quand examiner une antenne GNSS de haute précision
Une solution de mesure haute précision devient pertinente lorsque le projet demande des observations répétables, une réception multi-bande adaptée au récepteur et un montage maîtrisé : topographie, implantation de chantier, contrôle machine, station de base ou infrastructure CORS civile, par exemple. Commencez par les familles présentées dans la catégorie française d’antennes de mesure haute précision, puis vérifiez modèle par modèle les signaux, l’interface et le contexte de pose.
Pour une grille de lecture plus étendue des applications de mesure, lisez aussi le guide de sélection d’une antenne GNSS haute précision (en anglais). Apportez le brief de six lignes à une revue technique : il permet de comparer une solution proposée au besoin réel plutôt qu’à une promesse générique.
Questions fréquentes
Peut-on utiliser la même antenne RTK pour un rover et une base ?
Oui, dans certains projets temporaires, si l’antenne, le récepteur, le câble et le montage sont adaptés aux deux rôles. Le compromis n’est toutefois pas le même : le rover privilégie souvent le format et le mouvement, tandis que la base privilégie une installation stable et documentée. Pour une infrastructure permanente, examinez les exigences du site avant de supposer qu’une seule référence convient partout.
Une antenne marquée « GNSS » suffit-elle à un récepteur RTK ?
Pas nécessairement. Vérifiez les bandes réellement utilisées par le récepteur, la couverture publiée de l’antenne, l’interface active, les connecteurs, le câble et l’installation. Le terme GNSS peut couvrir des produits aux portées de fréquences et aux contraintes très différentes.
Que faut-il demander pour une station CORS ?
Commencez par le rôle permanent de la station, le point de référence mécanique, les données de centre de phase ou de calibration nécessaires au traitement, la configuration antenne–radôme si elle est utilisée, le plan de montage et le registre de maintenance. La demande doit aussi préciser le récepteur, les signaux, le câble et le contexte environnemental.
La longueur de câble est-elle un détail ?
Non. Le câble et ses connecteurs font partie du chemin RF. Notez son type, sa longueur, les adaptateurs, la position du récepteur et l’alimentation de l’antenne active avant de valider une configuration. Une antenne pertinente ne compense pas automatiquement un assemblage mal documenté.
Ne commencez donc pas votre consultation par une référence d’antenne. Commencez par le rôle, le récepteur, le site et les six lignes ci-dessus. Vous pourrez alors demander une solution qui correspond à votre installation civile de mesure — et vérifier les éléments qui restent à confirmer avant toute décision.
