Kamçı antenler
433 MHz, 2,4 GHz, 4G ve 5G İçin Kamçı Antenler
433 MHz ISM, 2,4 GHz, 4G ve 5G cihazları için esnek kauçuk kamçı antenler. IoT terminalleri ve M2M ekipmanları için düz, menteşeli ve özel form faktörleri.
Uygulama Genel Bakışı
Neden kamçı antenler
Kamçı antenler, kompakt IoT terminalleri, ağ geçitleri, el tipi cihazlar ve endüstriyel M2M ekipmanları için başlıca harici antendir. Esnek kauçuk yapısı darbeleri emer ve dar, hareketli kurulumlarda yerinde kalır; SMA veya IPEX sonlandırması ise çoğu radyo modülüne ve PCB tasarımına doğrudan bağlanır.
Bu kategori 433 MHz ISM ve telemetri, 2,4 GHz kısa menzil ve 4G/5G hücresel bantlarını kapsar. Düz, esnek ve menteşeli varyantlar cihazınızın mekanik sınırlarına uyum sağlar; seri üretim programları için özel uzunluk, renk ve konnektörler mevcuttur.
Dikkate Alınacak Temel Özellikler
Frekans Bandı
433 MHz ISM, 2,4 GHz veya 4G/5G hücresel.
Form Faktörü
Muhafazaya uyacak şekilde düz, esnek veya menteşeli.
Konnektör
Radyo modülleri için SMA veya IPEX sonlandırmaları.
VSWR
Daha düşük VSWR, bant kenarlarında bağlantı marjını iyileştirir.
Malzeme
Dayanıklılık için kauçuk veya karbon çeliği yapı.
Ürün Kataloğu
Kamçı anten modelleri
Bu kategoride 7 model bulunur. Sorgu formunu önceden doldurmak için herhangi bir satırda Teklif İste'ye tıklayın.
| Model | Tip | Frekanslar | Temel Özellikler | Form Faktörü | İşlem | |
|---|---|---|---|---|---|---|
 | LGW-1Y0001 | Flexible Whip | 430–460 MHz | VSWR ≤3.0 · 50 Ω · SMA (all-copper) | Ø302 ±3 mm · carbon steel | |
 | LGW-1Y0002 | Straight Whip | 430–460 MHz | VSWR ≤5.0 · 50 Ω · SMA (copper) | Ø222 ±3 mm · rubber | |
 | LGW-1Y0003 | Hinged Whip | 430–460 MHz | VSWR ≤5.0 · 50 Ω · SMA (copper) | Ø255 ±3 mm · rubber | |
 | LGW-2400IP3-350MM | 2.4 GHz Whip | 2400–2500 MHz | VSWR ≤2.0 · 50 Ω · IPEX-3 · IP65 | Ø19.58 × 70.6 mm · IPEX-3 | |
 | LGW-4G-21JG | 4G Cabinet Whip | 824–960 MHz · 1710–2700 MHz | 2.0 dBi · VSWR ≤2.0 · IP67 · IPEX-1 | 90 × 30 mm · RG178 / 25 cm · IPEX-1 | |
 | LGW-5G-CJ-05 | 5G Paddle Whip | 700–960 MHz · 1710–2700 MHz · 3300–5000 MHz · 5150–5850 MHz | VSWR ≤3.5 · 50 Ω · SMA · 196.8 mm | 196.8 mm · SMA · black/white | |
 | LGW-2400-0604 | 2.4 GHz Mushroom Whip | 2400–2500 MHz | Vertical · Omni · 50 Ω · IPEX gen-1 · MTBF ≥100,000 h | Φ7.8 × 15 × Φ0.8 mm · IPEX gen-1 / 1.13 cable |

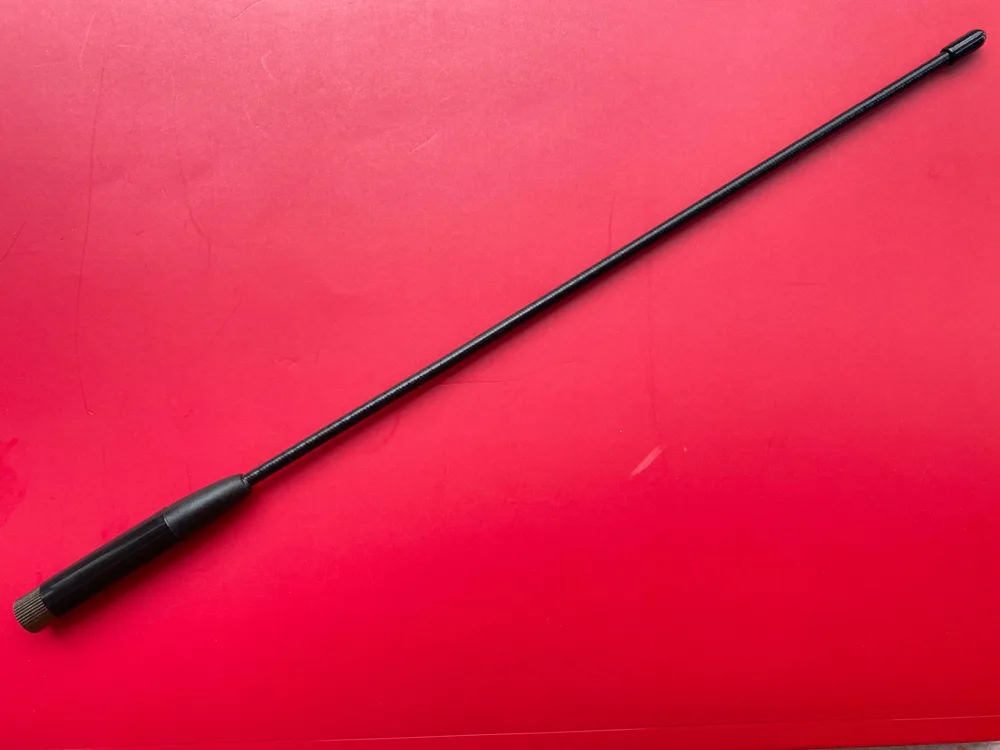

LGW-1Y0001
Flexible Whip
- Frekanslar
- 430–460 MHz
- Temel Özellikler
- VSWR ≤3.0 · 50 Ω · SMA (all-copper)
- Form Faktörü
- Ø302 ±3 mm · carbon steel

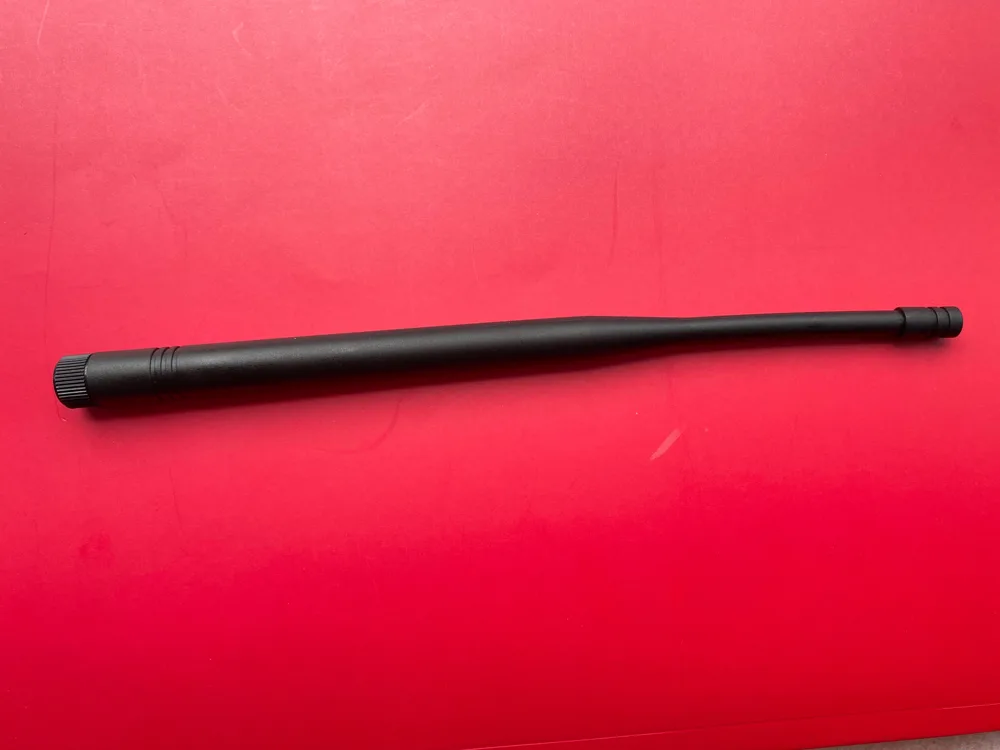

LGW-1Y0002
Straight Whip
- Frekanslar
- 430–460 MHz
- Temel Özellikler
- VSWR ≤5.0 · 50 Ω · SMA (copper)
- Form Faktörü
- Ø222 ±3 mm · rubber

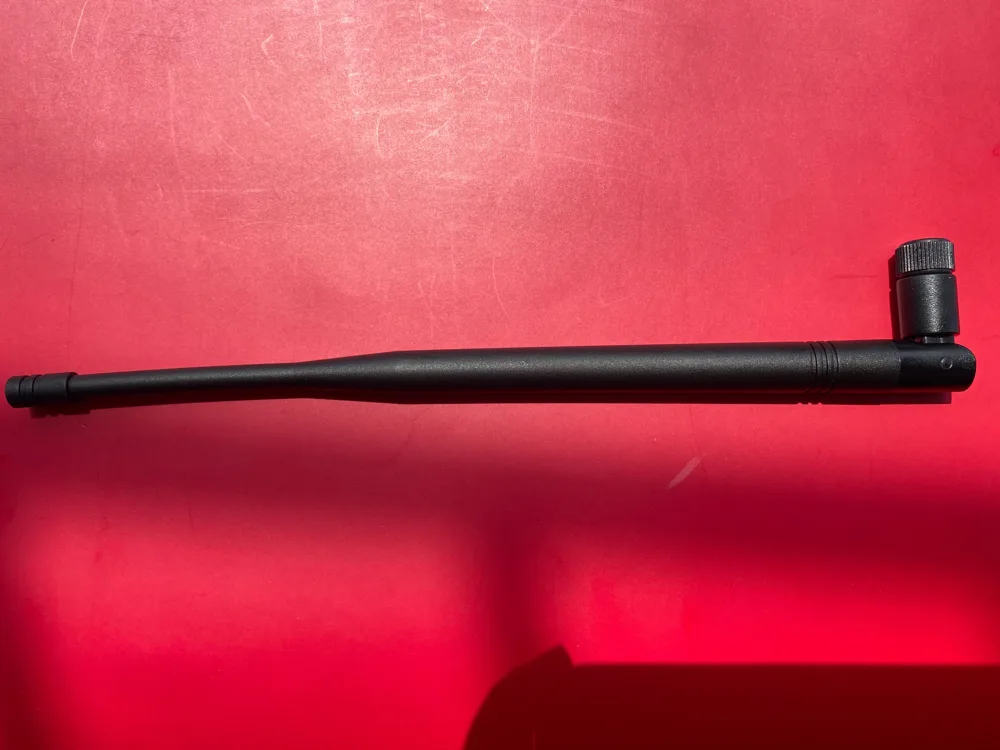

LGW-1Y0003
Hinged Whip
- Frekanslar
- 430–460 MHz
- Temel Özellikler
- VSWR ≤5.0 · 50 Ω · SMA (copper)
- Form Faktörü
- Ø255 ±3 mm · rubber
LGW-2400IP3-350MM
2.4 GHz Whip
- Frekanslar
- 2400–2500 MHz
- Temel Özellikler
- VSWR ≤2.0 · 50 Ω · IPEX-3 · IP65
- Form Faktörü
- Ø19.58 × 70.6 mm · IPEX-3
LGW-4G-21JG
4G Cabinet Whip
- Frekanslar
- 824–960 MHz · 1710–2700 MHz
- Temel Özellikler
- 2.0 dBi · VSWR ≤2.0 · IP67 · IPEX-1
- Form Faktörü
- 90 × 30 mm · RG178 / 25 cm · IPEX-1
LGW-5G-CJ-05
5G Paddle Whip
- Frekanslar
- 700–960 MHz · 1710–2700 MHz · 3300–5000 MHz · 5150–5850 MHz
- Temel Özellikler
- VSWR ≤3.5 · 50 Ω · SMA · 196.8 mm
- Form Faktörü
- 196.8 mm · SMA · black/white
LGW-2400-0604
2.4 GHz Mushroom Whip
- Frekanslar
- 2400–2500 MHz
- Temel Özellikler
- Vertical · Omni · 50 Ω · IPEX gen-1 · MTBF ≥100,000 h
- Form Faktörü
- Φ7.8 × 15 × Φ0.8 mm · IPEX gen-1 / 1.13 cable
Amiral ürün
LGW-5G-CJ-05 — ince profilli 5G kürek anteni
LGW-5G-CJ-05, LTE ve 5G terminalleri için 700–5850 MHz aralığını kapsayan ince bir kürek antendir. SMA konnektörlü 196,8 mm'lik düşük profilli gövdesi, ağ geçitlerine, yönlendiricilere ve endüstriyel M2M cihazlarına temiz şekilde entegre olur; siyah veya beyaz renk seçenekleri mevcuttur.
- Frekans aralığı
- 700–960 MHz · 1710–2700 MHz · 3300–5000 MHz · 5150–5850 MHz
- VSWR
- 700 ≤3.0 · 960 ≤3.0 · 1710 ≤3.0 · 2700 ≤3.0 · 3300 ≤3.0 · 5150 ≤3.5
- Empedans
- 50 Ω
- Polarizasyon
- Vertical
- Uzunluk
- 196.8 mm
- Konnektör
- SMA
- Renk
- Black or white
Teklif Alın
Kamçı antenler antenleri için teklif isteyin
Projeniz hakkında bize bilgi verin — 24 saat içinde fiyatlandırma, teslim süresi ve uygulamanıza özel teknik öneriler ile yanıt vereceğiz.
FAQ
Kamçı Anten SSS
Form faktörü, konnektörler ve entegrasyon hakkında sık sorulan sorular.
Cihazım için hangi konnektörü seçmeliyim?
Vidalı radyo modülleri ve standart harici portlar için SMA, doğrudan PCB ve gömülü bağlantılar için IPEX seçin. Konnektörü radyonuzun RF arayüzüyle eşleştirin.
Düz ve menteşeli kamçı antenler arasındaki fark nedir?
Menteşeli kamçılar dar muhafazalara sığacak şekilde katlanır ve mobil uygulamalarda takılmayı azaltır; düz kamçılar daha basit ve düşük maliyetlidir. Esnek kamçılar el tipi cihazlar için darbe direnci katar.
Kamçı antenler özelleştirilebilir mi?
Evet. Uzunluk, renk, konnektör ve kablo, hacimli programlar için özelleştirilebilir. Belirli bir öneri için hedef adediniz ve mekanik kısıtlamalarınızla bize ulaşın.
