Manyetik montajlı antenler
4G / 5G / Wi-Fi İçin Manyetik Montajlı Antenler
Hücresel, Wi-Fi ve 433 MHz ISM bağlantısı için aletsiz manyetik montajlı antenler. Ağ geçitleri, yönlendiriciler, araçlar ve varlık takibi cihazları için 4G/5G, Wi-Fi 6E ve 433 MHz bantlarını kapsar.
Uygulama Genel Bakışı
Neden manyetik montajlı antenler
Manyetik montajlı antenler, entegratörlere metal muhafazalara, araç tavanlarına, dolaplara ve ağ geçitlerine harici anten eklemenin hızlı ve tahribatsız bir yolunu sunar. Manyetik taban sıkıca tutunurken antenin yeniden konumlandırılmasını ve çıkarılmasını sağlar — geçici kurulumlar, kavram kanıtı çalışmaları ve lokasyonlar arasında taşınan ekipmanlar için idealdir.
Bu kategori, günümüzde bağlı cihaz projelerinin çoğunu yönlendiren üç bandı kapsar: geniş alan M2M için 4G/5G hücresel, yerel kablosuz bağlantı için Wi-Fi 2,4/5/6 GHz ve uzun menzilli telemetri ve uzaktan kumanda için 433 MHz ISM. Her model, OEM'lerin ve sistem entegratörlerinin yaygın olarak talep ettiği kablo ve konnektörle önceden sonlandırılmıştır.
Dikkate Alınacak Temel Özellikler
Frekans Kapsamı
Anteni 4G/5G, Wi-Fi veya 433 MHz ISM bantlarına göre eşleştirin.
Mıknatıs Gücü
Dikey veya hareketli metal yüzeylerdeki tutuşu belirler.
Kablo ve Konnektör
SMA, IPEX veya SL16 sonlandırmalı RG174/RG58A/U uzunlukları.
IP Koruma
Dış mekân maruziyeti için IP dereceli gövdeler arayın.
Toprak Düzlemi
Manyetik antenler montaj yüzeyini karşı ağırlık olarak kullanır.
Ürün Kataloğu
Manyetik montajlı anten modelleri
Bu kategoride 3 model bulunur. Sorgu formunu önceden doldurmak için herhangi bir satırda Teklif İste'ye tıklayın.
| Model | Tip | Frekanslar | Temel Özellikler | Form Faktörü | İşlem | |
|---|---|---|---|---|---|---|
 | LGW-2458-22ES | Wi-Fi 6E Magnetic Mount | 2.4–2.5 GHz · 5.1–5.85 GHz · 5.9–6.4 GHz | 6.0 dBi max gain · VSWR ≤2.0 · 10 W · 1350 MHz bandwidth | 158 × 36 mm · RG174 / 3 m · SMA-J | |
 | LGW-5G-JBXP01 | 5G Cellular Magnetic Mount | 824–960 MHz · 1710–5800 MHz | 2 dBi gain · SMA (gold-plated) · RG58A/U 3 m · TPEE | Ø67.8 × 269 mm · SMA · black | |
 | LGW-XP | 433 MHz Magnetic Mount | 433 ±8 MHz | 5.5 dBi · VSWR ≤1.8 · 50 W · SL16 male | 890 mm (varies) · 0.2 kg · SL16 male |
LGW-2458-22ES
Wi-Fi 6E Magnetic Mount
- Frekanslar
- 2.4–2.5 GHz · 5.1–5.85 GHz · 5.9–6.4 GHz
- Temel Özellikler
- 6.0 dBi max gain · VSWR ≤2.0 · 10 W · 1350 MHz bandwidth
- Form Faktörü
- 158 × 36 mm · RG174 / 3 m · SMA-J
LGW-5G-JBXP01
5G Cellular Magnetic Mount
- Frekanslar
- 824–960 MHz · 1710–5800 MHz
- Temel Özellikler
- 2 dBi gain · SMA (gold-plated) · RG58A/U 3 m · TPEE
- Form Faktörü
- Ø67.8 × 269 mm · SMA · black
LGW-XP
433 MHz Magnetic Mount
- Frekanslar
- 433 ±8 MHz
- Temel Özellikler
- 5.5 dBi · VSWR ≤1.8 · 50 W · SL16 male
- Form Faktörü
- 890 mm (varies) · 0.2 kg · SL16 male
Amiral ürün

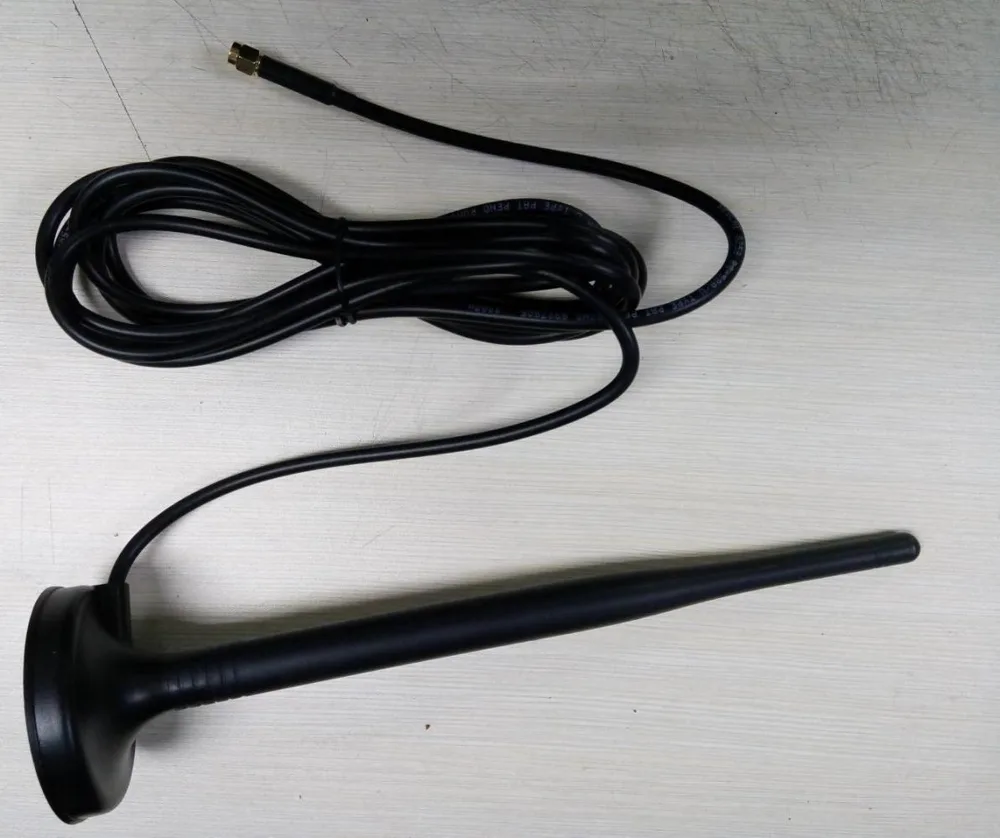

LGW-5G-JBXP01 — geniş bantlı 5G manyetik montajlı anten
LGW-5G-JBXP01, tek bir manyetik montajlı antenden 4G/5G hücresel, IoT ve M2M bağlantısı için 824–5800 MHz aralığını kapsar. Tek parça TPEE gövde, 3 m RG58A/U kablo ile altın kaplamalı SMA sonlandırılmıştır ve uzun süreli dış mekân güvenilirliği için tuz sisi ve termal şok testlerini geçer.
- Frekans aralığı
- 824–960 MHz · 1710–5800 MHz
- VSWR
- 824 ≤2.0 · 960 ≤2.0 · 1710 ≤2.0 · 2700 ≤2.0 · 5800 ≤2.16
- Kazanç
- 2 dBi
- Empedans
- 50 Ω
- Polarizasyon
- Vertical
- Konnektör
- SMA (gold-plated)
- Kablo
- RG58A/U / 3000 mm
- Malzeme
- TPEE
- Çalışma sıcaklığı
- -40 °C to +85 °C
Teklif Alın
Manyetik montajlı antenler antenleri için teklif isteyin
Projeniz hakkında bize bilgi verin — 24 saat içinde fiyatlandırma, teslim süresi ve uygulamanıza özel teknik öneriler ile yanıt vereceğiz.
FAQ
Manyetik Montajlı Anten SSS
Montaj, frekans seçimi ve kablo seçenekleri hakkında sık sorulan sorular.
Manyetik montajlı antenler metal bir toprak düzlemi gerektirir mi?
Evet. Manyetik taban, ferromanyetik metal yüzeyi hem mekanik montaj hem de RF karşı ağırlığı olarak kullanır. En iyi performans için anteni, düz bir çelik yüzeye — araç tavanı, metal dolap veya muhafaza — antenin toprak düzlemi gereksinimine uygun boyutta monte edin.
Manyetik montajlı antenler dış mekânda kullanılabilir mi?
LGW-5G-JBXP01 gibi dış mekân için derecelendirilmiş modeller, hava koşullarına dayanıklı TPEE gövdeler kullanır ve tuz sisi ile termal şok testlerini geçer. Kalıcı dış mekân kurulumundan önce modelin sıcaklık aralığını ve IP koruma derecesini kontrol edin.
Hangi kablo ve konnektör seçenekleri mevcut?
Standart modeller RG174 veya RG58A/U kablo ile SMA, IPEX veya SL16 konnektörlerle gelir. Kablo uzunluğu, konnektör tipi ve renk, hacimli siparişler için özelleştirilebilir — hedef model ve adetle bize ulaşın.
