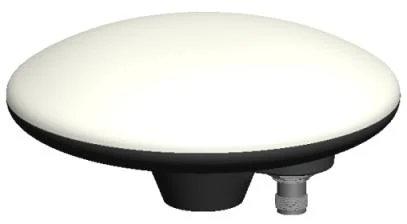

Sivil çok bantlı aktif harici GNSS anteni
TDXL-BA802
Ölçüm, deformasyon izleme ve referans istasyonu projeleri için. Seçim öncesinde ağın kalibrasyon ve kurulum gereksinimlerini kontrol edin.
- LNA kazancı
- 35 ± 2 dB
- Konnektör
- TNC-K
- Ağırlık
- ≤350 g
Sipariş öncesi mühendislik doğrulaması
- Değerler tedarikçi beyanıdır; bağımsız test sertifikası değildir. Sipariş öncesinde güncel revizyonu, konnektörü, montaj çizimini ve alıcı uyumluluğunu doğrulayın. Faz merkezi hatası konum doğruluğu garantisi değildir; gerekirse kalibrasyon raporu veya ANTEX dosyası isteyin.
- Yalnızca sivil sinyal seçimi sunulmaktadır. Sipariş edilebilir sivil varyantı ve revizyonu doğrulayın. Çelişkili RF koruma değerleri ve tutarsız LNA VSWR birimi açıklama beklediği için dahil edilmemiştir.
- Kaynakta yer alan belirsiz Galileo «E2» etiketi listelenmemiştir. L-Band belirtilmektedir; düzeltme hizmeti uyumluluğu frekans, alıcı ve abonelik koşullarına göre kontrol edilmelidir.
- IP67 belirtilen tertibat için tedarikçi beyanıdır; burada sunulan bir sertifika değildir. Konnektör sızdırmazlığını, kurulum koşullarını ve test kanıtını doğrulayın.
Teknik özellikler
| Listelenen sinyal seçimi | BDS B1I/B1C/B2a/B2b/B3I · GPS L1/L2/L5 · GLONASS G1/G2/G3 · Galileo E1/E5a/E5b/E6 |
|---|---|
| Çalışma frekansı | 1164–1300 MHz · 1525–1621 MHz |
| Empedans | 50 Ω |
| Polarizasyon | RHCP |
| Zenitte anten kazancı | ≥5 dBi |
| Zenitte eksenel oran | ≤1.5 dB |
| Yatay kapsama | 360° |
| Faz merkezi hatası (tedarikçi verisi) | ±2 mm |
| LNA kazancı | 35 ± 2 dB |
| Gürültü katsayısı | ≤2 dB |
| Bant içi düzlük | ±2 dB |
| Besleme gerilimi | 3–16 V DC |
| Akım tüketimi | ≈45 mA |
| Grup gecikmesi | ≤5 ns |
| Çıkış VSWR | ≤2:1 |
| Çalışma sıcaklığı | −40°C to +85°C |
| Depolama sıcaklığı | −45°C to +85°C |
| Nem, yoğuşmasız | 95% RH |
| Konnektör | TNC-K |
| Ağırlık | ≤350 g |
| Boyutlar (tedarikçi çizimi) | Ø130 ± 0.50 mm × 57.30 ± 1 mm |
| Montaj arayüzü | 5/8-11 |
| IP koruması (tedarikçi beyanı) | IP67 |
Kaynak: tedarikçi teknik şartnamesi: TDXL-BA802, sayfalar 2–4. Sağlanan PDF’de revizyon belirtilmemiştir.
