Pour choisir une antenne GNSS destinée à la surveillance des déformations, partez du point à suivre, de la référence et du traitement prévu. Vérifiez ensuite les signaux, la configuration de calibration et les contraintes du site. L’enjeu est de conserver une série interprétable : une variation de coordonnées n’établit pas, à elle seule, un déplacement de l’ouvrage.
Dans un projet d’auscultation par GNSS, l’achat ne se résume donc pas à trouver une antenne avec davantage de bandes ou un gain plus élevé. Il faut savoir à quoi les coordonnées se rapportent et ce qui pourrait changer pendant l’exploitation. Ce guide porte sur le composant antenne et le dossier technique associé. Il ne définit ni seuil d’alerte ni diagnostic de sécurité structurelle.
Définissez le point surveillé et la référence
Sur un ouvrage, le point observé peut précisément être celui dont on souhaite suivre le mouvement. Le rendre indépendant de ce mouvement irait à l’encontre de la mesure recherchée. En revanche, son support ne doit pas introduire un comportement mécanique parasite que le projet attribuerait ensuite à l’ouvrage.
Lorsqu’une référence locale est utilisée, son rôle est différent : elle doit fournir un repère contrôlé, et non se déplacer avec la même zone sans que l’équipe le sache. Cette distinction se décide avec le responsable de la mesure, avant de choisir les fixations.
| Rôle | Ce que l’installation doit représenter | Point à clarifier |
|---|---|---|
| Point surveillé | Le point de l’ouvrage ou du terrain dont le mouvement intéresse le projet | Le montage transmet-il le mouvement recherché, sans jeu ou déformation propre non maîtrisés ? |
| Référence locale, si utilisée | Le repère auquel les observations sont rapportées | Sa stabilité est-elle contrôlée indépendamment de la zone suivie ? |
| Référence externe ou réseau | Le cadre de référence fourni au traitement | Sa provenance, ses coordonnées et les éventuels changements sont-ils identifiables ? |
Les spécifications d’intégration au RGP de l’IGN, version 3 du 2 novembre 2020, demandent notamment une monumentation stable pour les stations de référence de ce réseau. Ce n’est pas une règle de montage à copier indistinctement sur tous les points d’un dispositif de surveillance. Elle illustre pourquoi il faut distinguer la référence du point dont le mouvement est recherché.
Pour la partie fixe, notre guide sur la configuration d’une station GNSS de référence détaille le monument et les repères physiques. Ici, la première pièce du dossier est plutôt un plan des points : identifiant, rôle, élément suivi et référence utilisée par le traitement.
Choisissez une antenne GNSS pour la surveillance, pas un chiffre isolé
La précision d’une série dépend de l’association entre antenne, récepteur, environnement et traitement. Les travaux de l’Université Gustave Eiffel sur les déplacements de structures ont notamment évalué des combinaisons d’antennes et de récepteurs avec différents paramètres de calcul. Leurs résultats expérimentaux ne constituent pas une performance transférable à une antenne achetée séparément.
Commencez par la liste des signaux effectivement utilisés. GPS, Galileo, GLONASS ou BeiDou ne sont pas des cases à cocher indépendamment du récepteur : les bandes prises en charge par l’antenne doivent correspondre aux signaux retenus pour la chaîne de mesure. Le choix entre rover, base et station CORS reste utile si cette architecture n’est pas encore définie.
Pour une antenne active, vérifiez aussi l’alimentation du LNA, l’amplificateur à faible bruit, et la compatibilité de la chaîne RF : gain, pertes du câble coaxial, connecteurs et éventuels adaptateurs. Un gain supérieur n’est pas, à lui seul, un meilleur choix pour toutes les installations. Demandez les conditions d’utilisation compatibles avec votre récepteur.
Enfin, examinez le site prévu. Façades, surfaces métalliques, masques et végétation peuvent modifier les conditions de réception ; les réflexions créent des trajets multiples, ou multitrajets. Les équipements radio voisins peuvent également justifier une revue des interférences et du filtrage. L’étanchéité, la tenue aux conditions locales et la protection des connexions comptent pour la durée d’exploitation, sans prouver la précision du système.
La fiche fournisseur doit donc répondre à une configuration, pas seulement présenter un modèle décrit comme « haute précision ».
Fixez le rythme d’observation avec le responsable du traitement
Un suivi de tendance à long terme et l’observation d’un comportement dynamique ne posent pas les mêmes questions temporelles. Mais cette différence ne se règle pas en demandant une « antenne plus rapide ». La chaîne comporte au moins trois rythmes à définir :
- L’échantillonnage des observations : à quels instants le récepteur enregistre-t-il les données nécessaires ?
- La fenêtre de traitement : quelles observations sont utilisées pour produire une estimation, avec quels réglages ou filtres ?
- La restitution : à quel moment le résultat devient-il disponible pour l’équipe, après calcul et transmission ?
Une restitution fréquente n’établit pas que le système distingue tous les mouvements rapides. À l’inverse, un calcul sur une fenêtre plus longue ne doit pas être interprété comme une photographie instantanée du point. Le responsable du traitement doit préciser le comportement visé et les limites de la méthode choisie.
Cette décision appartient au cahier des charges système. Pour le fournisseur d’antenne, elle se traduit par les signaux requis, les contraintes d’installation et la documentation nécessaire. Les cadences, le stockage, la transmission et le calcul doivent être confirmés avec les fournisseurs des éléments correspondants, sans les attribuer à l’antenne seule.
Demandez une configuration reproductible
Une série de surveillance doit pouvoir être reliée à l’antenne réellement installée. Relevez le modèle, sa révision si pertinente, le numéro de série disponible et le radôme éventuel, c’est-à-dire le capot de protection. Lorsque le traitement utilise des données de calibration, demandez leur identification et leur applicabilité à cette combinaison.
Le point de référence mécanique de l’antenne, ou ARP, sert à documenter son positionnement par rapport au point suivi. Il ne doit pas être confondu avec le centre de phase électrique. Les données de calibration peuvent décrire des décalages de centre de phase, PCO, et des variations, PCV, selon les signaux et les directions considérés. Leur utilisation dépend du traitement ; une fiche RF ne démontre pas automatiquement que les données nécessaires sont fournies.
Les directives IGS sur les antennes GNSS permanentes insistent sur la combinaison antenne–radôme et signalent qu’un remplacement peut modifier la position calculée, même si l’ARP retrouve son emplacement. Ces exigences concernent le réseau IGS. Pour un projet privé, elles éclairent un risque de discontinuité à examiner avec l’équipe de traitement, sans constituer une certification du matériel.
Avant l’achat, demandez également ce qui restera identifiable lors d’une commande de remplacement : référence exacte, radôme, interface de montage et documents applicables. Un équipement annoncé comme successeur commercial n’est pas automatiquement une configuration de mesure équivalente.
Notre guide sur les preuves d’un rapport d’essai GNSS aide à séparer caractéristiques testées et conclusions système. Ici, la question est : la preuve correspond-elle à ce qui sera installé et utilisé dans le calcul ?
Lisez séparément position, qualité et disponibilité
Une courbe de coordonnées est plus utile lorsqu’on peut la rapprocher des conditions d’observation. Pour préparer le dossier d’exploitation, distinguez trois catégories de traces sur une même échelle de temps :
| Trace | Informations à conserver selon les capacités du système | Ce qu’elle ne démontre pas seule |
|---|---|---|
| Position estimée | Composantes, référence, instants ou fenêtres de calcul et indicateurs d’incertitude disponibles | Que toute variation représente une déformation physique |
| Qualité des observations | Signaux suivis, état de solution, interruptions de suivi et indicateurs de réception disponibles | Qu’un signal de bonne qualité garantit l’absence d’erreur ou la stabilité de l’ouvrage |
| Disponibilité | Données enregistrées, reçues et traitées, lacunes et événements d’exploitation | Que des données continues sont nécessairement exactes |
Le C/N0, rapport entre la puissance de la porteuse et la densité spectrale de bruit, peut faire partie des indicateurs de réception fournis par le récepteur. Sa comparaison demande un contexte : signal, satellite, élévation et configuration. Il ne constitue pas une mesure directe du déplacement ni un seuil universel de validation.

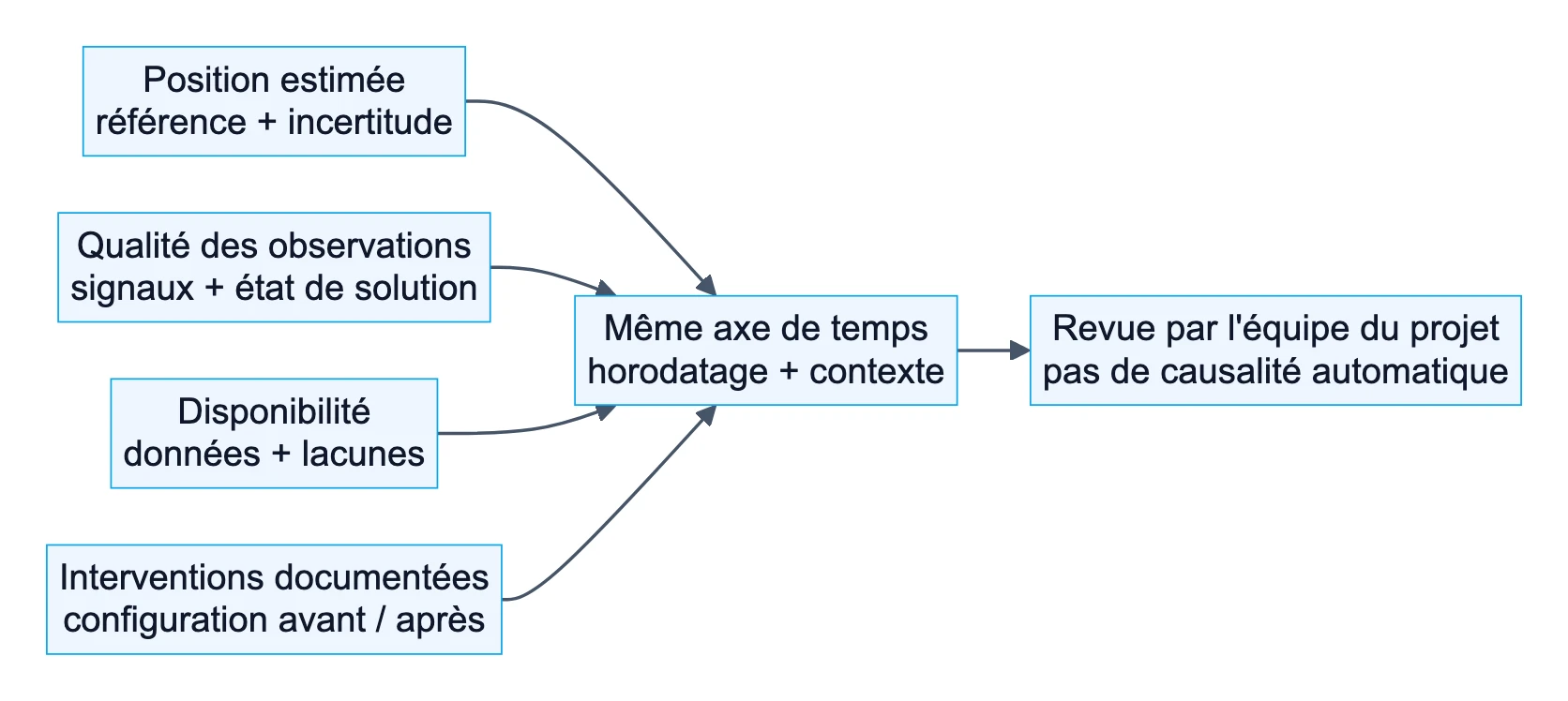

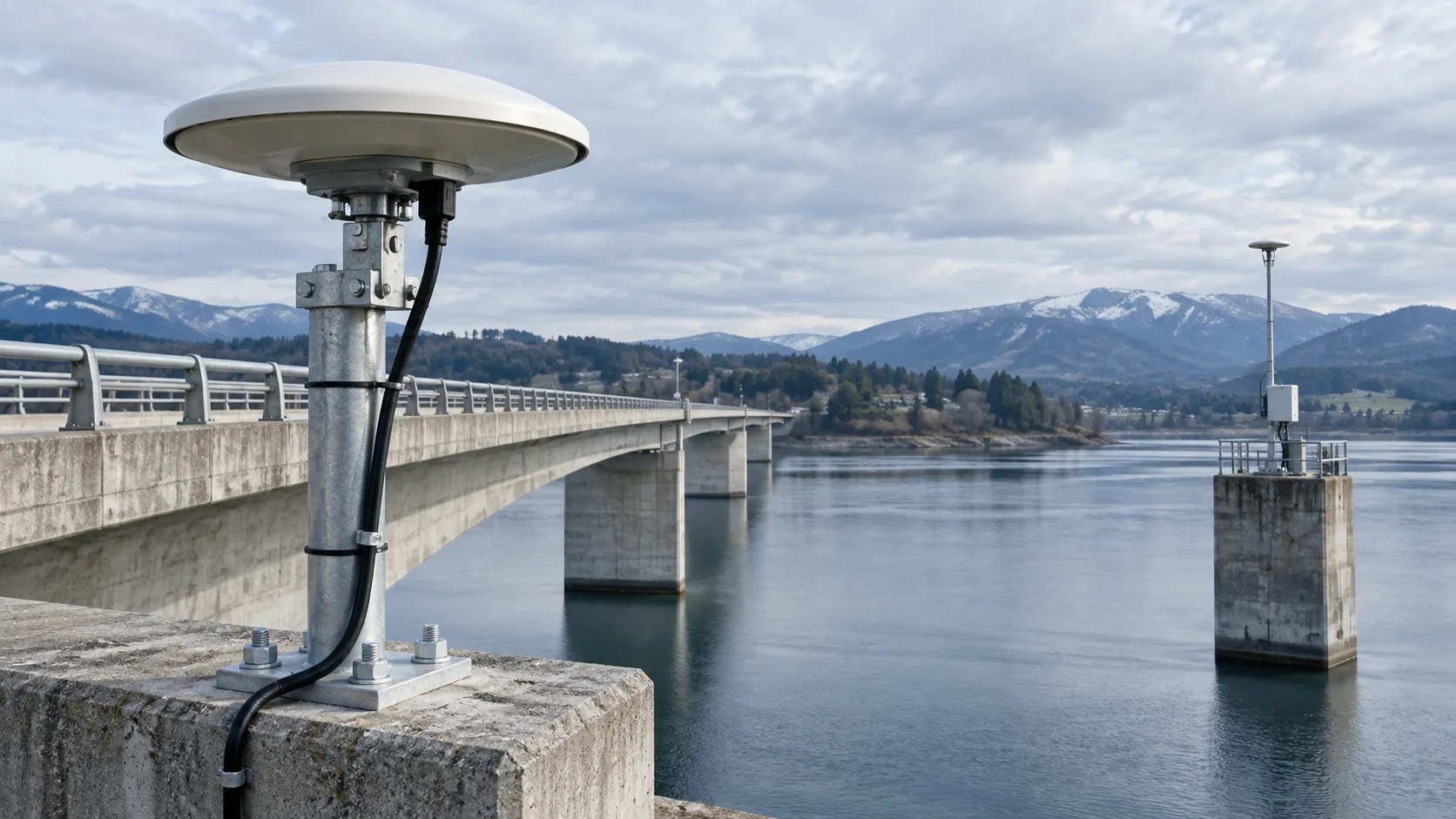

Schéma de lecture : associer les traces et les interventions ne démontre pas la cause d’une variation. La couverture est une illustration générée par IA, pas une installation client documentée.
De même, un état de solution RTK « fixe » renseigne sur le calcul des ambiguïtés ; il ne suffit pas à valider une interprétation de déformation. Une variation, une dégradation de qualité et une intervention peuvent survenir au même moment, sans que cette coïncidence établisse la cause.
À la mise en service, prévoyez donc une période de caractérisation initiale définie par le projet. Conservez les observations et les résultats nécessaires à la revue, plutôt qu’une capture de courbe seule. L’objectif est de pouvoir examiner les variations avec leur contexte et, lorsque le protocole le prévoit, avec d’autres observations indépendantes.
Encadrez les interventions sans effacer la rupture
Scénario hypothétique : après une opération de maintenance, la série présente un décalage. L’équipe a remplacé l’antenne et son radôme ; un réglage du récepteur a aussi changé. Il serait trop rapide d’attribuer le décalage à l’ouvrage, mais tout aussi injustifié de le supprimer au motif qu’une intervention a eu lieu.
Le dossier doit permettre au responsable de la mesure de retrouver :
- l’heure de l’intervention, les points concernés et la période d’indisponibilité ;
- les configurations avant et après, ainsi que les fichiers ou paramètres de calibration utilisés ;
- les modifications de montage, de repères ou d’environnement constatées ;
- les observations et résultats conservés de part et d’autre de l’événement ;
- la décision de traitement prise, son auteur et sa justification.
Le repère d’intervention doit rester visible dans la série et dans son historique. Si un retraitement ou une correction est validé par le responsable du traitement, conservez aussi la version précédente et les paramètres de la nouvelle version. Une continuité visuelle obtenue en masquant un saut n’est pas une preuve de continuité métrologique.
Cette préparation ne permet pas, à elle seule, de conclure sur la cause d’une variation. Elle évite de perdre les éléments nécessaires à l’analyse. Les décisions d’alerte et de sécurité restent du ressort des responsables qualifiés du projet, dans le cadre du protocole retenu.
Préparez une demande fournisseur qui sépare composant et système
Vous pouvez utiliser cette trame pour demander une revue de la partie antenne :
Usage : suivi GNSS d’un ouvrage civil ; rôle du point et référence du traitement précisés.
Récepteur et signaux : modèle, bandes, constellations et alimentation de l’antenne active.
Installation : support, montage, câble, connecteurs, obstacles et exposition du site.
Documents demandés : fiche du modèle proposé, définition de l’ARP, informations de calibration applicables si requises et conditions des essais disponibles.
Maintenance : identification de la configuration livrée et procédure de confirmation d’une référence de remplacement.
Validation : éléments que le fournisseur peut documenter, informations manquantes et contrôles relevant de l’intégrateur.
Demandez des réponses explicites, y compris lorsque certaines preuves ne sont pas disponibles. Une proposition doit permettre d’identifier ce qui est documenté et ce qui reste à valider.
Questions fréquentes sur les antennes GNSS de surveillance
Une antenne GNSS constitue-t-elle un système complet de surveillance ?
Non. Une antenne séparée est un composant de réception. Il faut aussi un récepteur, un traitement, des références et une exploitation des résultats. Certains instruments intègrent plusieurs fonctions : comparez leur périmètre réel, pas seulement l’appellation « antenne intelligente ».
Une solution RTK fixe prouve-t-elle qu’un déplacement est réel ?
Non. L’état RTK fait partie des informations de qualité du calcul. L’interprétation demande aussi le contexte du site, la référence, les changements de configuration et les contrôles prévus par le projet.
Faut-il obligatoirement une antenne choke ring ?
Pas pour tous les projets. Une conception à anneaux de réjection peut être pertinente pour certaines installations sensibles aux multitrajets. Le choix doit tenir compte du site, du montage, du traitement et des preuves disponibles pour le modèle exact.
Quelle précision peut-on annoncer avant la validation sur site ?
Ne transformez pas une caractéristique de l’antenne en précision de déplacement du système. Le fournisseur peut documenter le composant ; la performance de mesure doit être évaluée pour la configuration et les conditions du projet, selon des critères définis par son responsable technique.
Pour préparer la partie antenne de votre cahier des charges, consultez les antennes GNSS de mesure haute précision et transmettez la configuration envisagée avec les documents attendus. La demande peut ainsi distinguer le composant proposé des performances système qui restent à valider.
