Une antenne GNSS pour station de référence ne devient pas fiable parce qu’elle est fixée en hauteur. Pour une station GNSS permanente, il faut pouvoir relier le monument, le point de référence de l’antenne, le câble, le récepteur et l’environnement à une configuration datée. C’est cette trace qui rend les observations interprétables après une intervention ou un remplacement.
Le choix initial reste important, mais il ne clôt pas le projet. Une station fixe peut fournir des corrections ou alimenter un traitement sur une longue durée ; un détail qui paraît mineur le jour de la pose peut devenir une question sans réponse des mois plus tard. Ce guide propose donc une méthode de mise en service et de documentation, sans promettre de seuil de précision universel ni remplacer les règles du réseau ou du projet.
Commencez par séparer le rôle de station et le point de mesure
Une station de référence GNSS est une installation dont les observations sont rapportées à une position connue et dont la configuration doit rester compréhensible dans le temps. Elle n’est pas simplement une base RTK temporaire laissée plus longtemps sur un toit. Le rôle de la station détermine le niveau de documentation attendu : disponibilité, stabilité du support, continuité de l’alimentation, accès à la maintenance et gestion des changements.
Avant de retenir une antenne GNSS géodésique ou de demander un devis, notez ce que la station doit réellement soutenir : corrections pour un chantier, référence locale de topographie, station d’un réseau ou suivi d’un ouvrage. Le guide de choix entre rover, base et station CORS aide à cadrer ce premier choix. Ici, la question suivante est plus précise : quel repère physique et quelle configuration seront considérés comme la version de référence de la station ?
| Élément à décider | Décision à consigner | Pourquoi elle compte ensuite |
|---|---|---|
| Rôle de la station | Corrections locales, réseau, topographie ou suivi de structure | Le niveau de disponibilité, de contrôle et de documentation dépend du rôle. |
| Point de mesure | Monument, repère mécanique et coordonnées de projet | Les données doivent pouvoir être reliées au même point après maintenance. |
| Responsabilité | Qui installe, qui valide et qui met à jour le dossier | Une modification non attribuée devient difficile à interpréter. |
| Règle de changement | Quels éléments déclenchent une nouvelle revue | Elle évite de traiter un remplacement matériel comme un détail administratif. |
Cette étape ne demande pas encore de calculer une précision. Elle évite surtout de comparer des équipements avant d’avoir défini ce qui doit rester stable et traçable.
Stabilisez le monument et l’environnement avant de fixer l’antenne

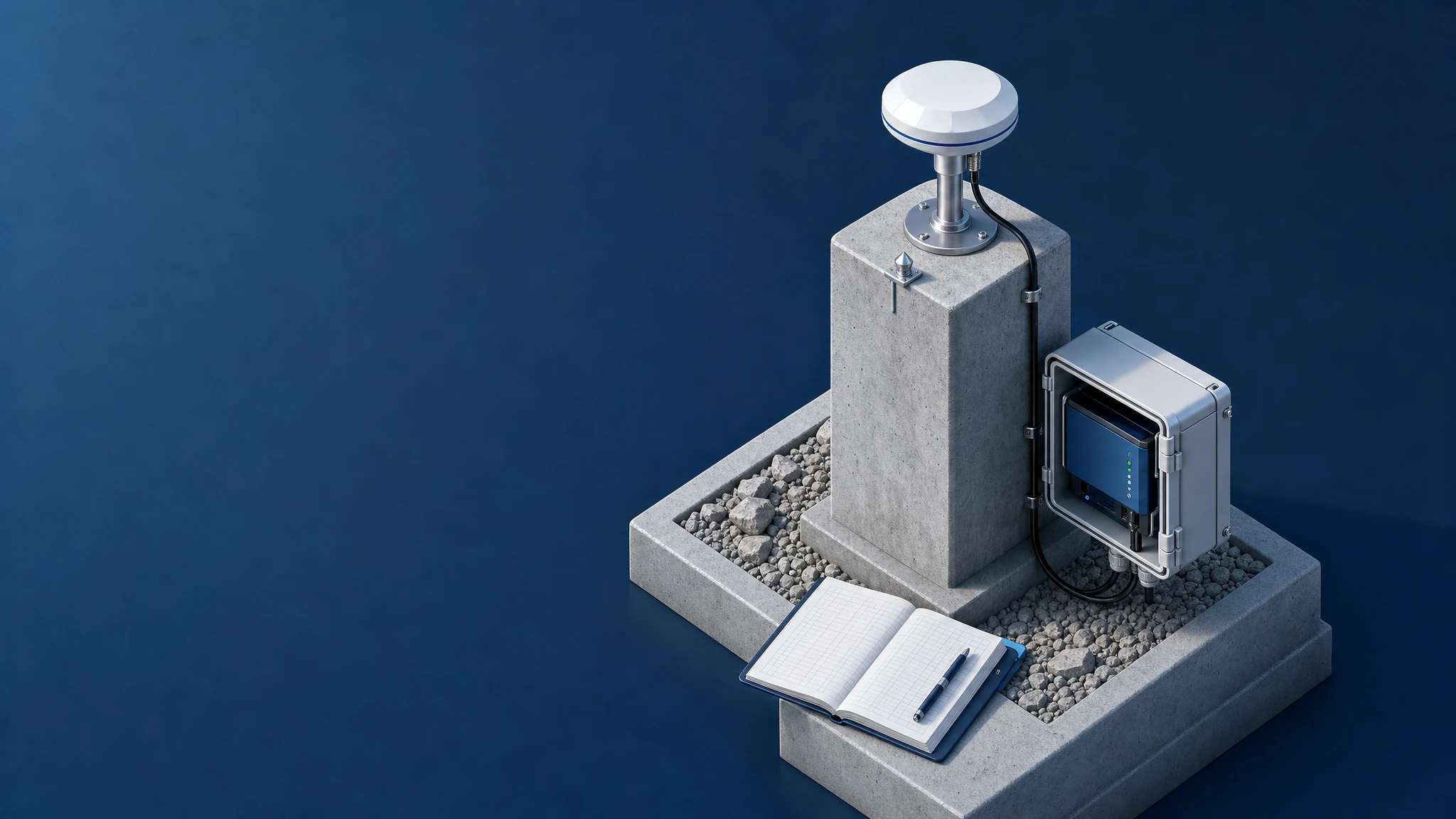

Le support est une partie du système de mesure. Une station GNSS permanente a besoin d’un monument ou d’une structure suffisamment stable pour son usage, d’un accès maîtrisé et d’une vue du ciel que l’équipe peut décrire. Une toiture, un pylône ou un support de bâtiment ne doivent pas être déclarés équivalents par défaut : leur comportement, leur voisinage et leurs conditions d’entretien appartiennent au dossier de station.
Faites une revue de site avant le montage final : horizon visible, murs ou garde-corps proches, végétation susceptible d’évoluer, surfaces métalliques, équipements radio voisins, évacuation de l’eau et chemin d’accès. Les réflexions peuvent modifier les observations sans signaler une défaillance de l’antenne ; le glossaire sur le multitrajet GNSS explique pourquoi l’environnement immédiat mérite des photos et une description, plutôt qu’une simple mention « ciel dégagé ».
La présentation française du Réseau GNSS Permanent de l’IGN illustre le rôle d’un réseau de stations fixes dans une infrastructure de référence. Pour un projet privé ou local, il ne s’agit pas de reproduire un réseau national. Le principe à retenir est plus simple : si le site, le support ou l’environnement change, il faut pouvoir savoir à partir de quelle date les observations ne décrivent plus exactement la même installation.
Conservez dès le départ des photographies datées de l’antenne, du support, de l’horizon et du chemin de câble. Elles ne remplacent pas une mesure, mais elles donnent un contexte que le numéro de modèle seul ne peut pas restituer.
Reliez le repère géodésique à l’ARP sans confondre les références
Le point le plus important à clarifier dans une station de référence est le lien entre le repère physique du monument et l’antenne. Le point de référence de l’antenne (ARP, Antenna Reference Point) est un repère mécanique défini pour le modèle d’antenne. Il sert à exprimer la position de l’installation et les décalages entre le monument et l’antenne. Le centre de phase, lui, décrit une référence électrique utilisée par le traitement ; il ne doit pas être confondu avec un point visible choisi au sommet du radôme. Notre définition du centre de phase donne le vocabulaire utile pour cette distinction.
Lors de la mise en service, demandez que le dossier établisse explicitement :
- le repère du monument ou du support auquel les coordonnées se rapportent ;
- l’emplacement de l’ARP pour le modèle et le radôme réellement installés ;
- les décalages Est, Nord et verticaux entre le repère du monument et l’ARP, avec la convention de signe employée ;
- l’orientation de l’antenne lorsque le modèle, le réseau ou la méthode de traitement l’exige ;
- la méthode, la date et la personne ou l’équipe ayant établi ces informations.
Les directives IGS pour les stations GNSS permanentes traitent l’orientation, l’ARP, les excentricités, le radôme et la consignation dans les métadonnées de station. Elles ne constituent pas une certification automatique d’une installation civile. Elles montrent toutefois pourquoi un fichier de projet doit distinguer un repère géodésique, un point de référence mécanique et les informations de phase nécessaires au traitement.
| Ne confondez pas | Ce qu’il faut conserver | Question de contrôle |
|---|---|---|
| Repère du monument | Description, coordonnées de projet et croquis ou photos | Peut-on retrouver le point physique sans deviner ? |
| ARP | Modèle d’antenne, radôme éventuel et décalages mesurés | Les excentricités sont-elles reliées au bon modèle installé ? |
| Centre de phase | Données ou modèle requis par le traitement | Cette information correspond-elle à la configuration documentée ? |
| Point visible sur le boîtier | Seulement une aide de montage si elle n’est pas le repère défini | Est-il utilisé par erreur comme référence de calcul ? |

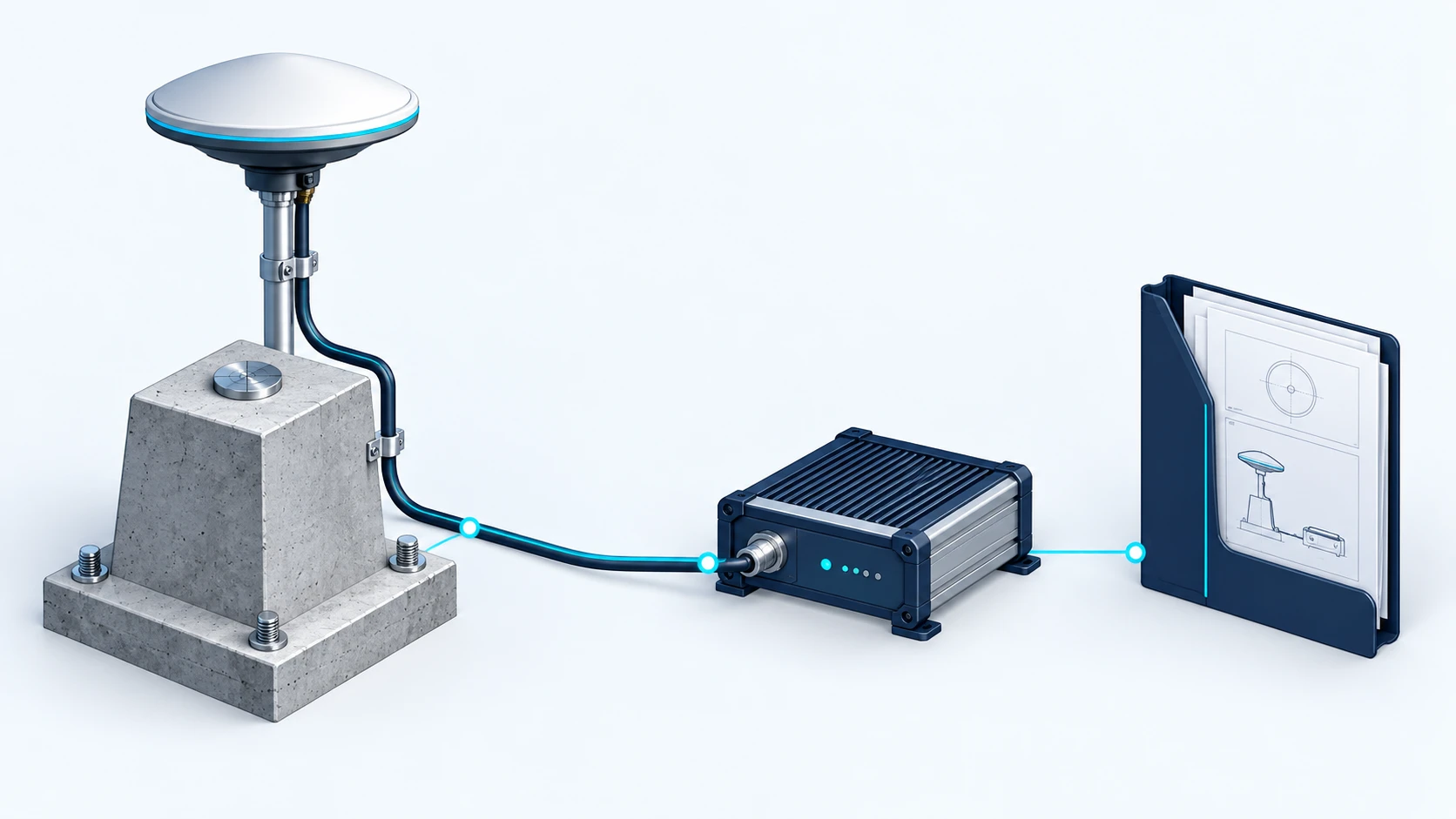

Schéma de configuration : le repère du monument, l’ARP, la chaîne instrumentale et le journal de station doivent rester associés.
Une documentation de calibration peut être utile à un traitement de mesure, mais elle ne démontre pas à elle seule que le monument, le câble ou le montage livrés sont identiques à ceux qui ont été décrits. Pour lire cette preuve sans lui faire dire davantage, consultez aussi notre guide sur le rapport d’essai d’antenne GNSS.
Déclarez la chaîne antenne–câble–récepteur comme une configuration
Une station de référence GNSS exploite une chaîne complète. L’antenne ne peut pas être documentée séparément du radôme éventuel, du câble, des connecteurs, de l’alimentation, du récepteur et de ses réglages pertinents. Un remplacement du câble ou une mise à jour du récepteur peut être parfaitement justifié ; il doit simplement devenir une nouvelle information de configuration, pas une intervention invisible.
Dans la fiche initiale, relevez au minimum le fabricant et le modèle de l’antenne, sa révision ou son numéro de série si disponible, le radôme, le type et la longueur de câble, les adaptateurs, le récepteur, la version de logiciel ou micrologiciel, les signaux configurés et le dispositif d’alimentation. Conservez les fiches techniques ou comptes rendus qui justifient ces choix. Cela permet à une équipe de séparer plus tard un changement d’installation d’une variation liée au site, aux corrections ou au traitement.
Si la compatibilité des bandes, de l’antenne active ou du chemin RF reste à vérifier, reprenez d’abord les critères du guide antenne GPS ou GNSS pour le RTK. La station permanente ajoute une exigence : la réponse à cette vérification doit rester associée à la configuration effectivement installée.
Validez une configuration initiale avant d’exploiter les corrections
L’acceptation initiale ne consiste pas à relever un seul chiffre de réception et à le conserver comme promesse de résultat. Elle consiste à vérifier que le site, la chaîne instrumentale et le dossier correspondent à ce qui a été approuvé, puis à conserver une référence d’observation adaptée au projet.
Une séquence prudente peut suivre cet ordre :
- Vérifier le site et le montage. Comparez le support, l’horizon, les photos et le repère réel avec la fiche de station.
- Vérifier la configuration. Contrôlez l’identification de l’antenne, du radôme, du câble, du récepteur et de l’alimentation, ainsi que les réglages utiles.
- Vérifier la référence de traitement. Documentez le réseau ou la base, les corrections, la période d’observation et la méthode de contrôle retenue par le projet.
- Archiver l’état accepté. Datez les fichiers, les photos, les relevés et la personne qui a validé l’ensemble.
Les exigences exactes — durée, comparaison, coordonnées de contrôle ou exploitation de formats de données — relèvent du réseau et du cahier des charges. Cette séquence ne les remplace pas. Elle rend simplement possible une revue ultérieure : on peut comparer une nouvelle situation à l’état initial au lieu de se fier à des souvenirs ou à une référence commerciale.
Tenez un journal de station qui rend chaque changement visible
Le journal de station est le lien entre l’installation physique et l’exploitation dans le temps. Il peut prendre la forme d’une fiche de configuration contrôlée, d’un registre de maintenance ou de métadonnées gérées par le réseau. Son rôle est constant : dire quelle configuration était en service à une date donnée et pourquoi elle a changé.
| Champ du journal | Exemple de contenu à noter | Événement qui impose une mise à jour |
|---|---|---|
| Monument et repère | Description, photos, coordonnées de projet, date de contrôle | Intervention sur le support, travaux proches ou nouvelle mesure du repère |
| Antenne et radôme | Modèle, révision ou série, radôme et orientation documentée | Remplacement, ajout ou retrait de radôme, modification d’orientation |
| ARP et excentricités | Référence de l’ARP, décalages Est/Nord/verticale, méthode de relevé | Changement d’antenne, de support ou de repère physique |
| Chemin RF | Câble, longueur, connecteurs, adaptateurs, alimentation | Câble remplacé, connecteur réparé ou alimentation modifiée |
| Récepteur et exploitation | Modèle, logiciel, signaux, paramètres utiles, réseau de correction | Mise à jour significative, nouveau récepteur ou modification des signaux |
| Justificatifs | Fiches, photos, validation, date et responsable | Toute nouvelle version de configuration |
Un changement n’est pas nécessairement une erreur. En revanche, une antenne remplacée sans mise à jour du journal peut rompre la continuité de ce que l’équipe croit comparer. Avant d’approuver l’intervention, demandez donc : quel élément a changé, quelle référence cela affecte, quelles preuves seront archivées et quelle vérification le projet exige-t-il après la remise en service ?
Préparez le dossier avant une demande de devis ou une recette
Une demande utile pour une antenne GNSS station de référence contient plus qu’une famille de produit. Elle précise le rôle de la station, le récepteur et les signaux prévus, le site, le repère, le montage, le chemin de câble et le niveau de documentation attendu. Ajoutez les photos ou le schéma de pose lorsqu’ils existent, ainsi que la liste des changements que l’équipe souhaite pouvoir retracer.
Cette préparation permet à un fournisseur ou à un intégrateur de répondre sur une configuration réelle plutôt que d’inférer un résultat depuis le seul mot « GNSS ». Lorsque votre projet demande une chaîne multi-bande documentée pour la topographie, une station de référence ou un suivi civil, explorez les antennes de mesure haute précision avec ce dossier de projet en main.
Questions fréquentes
L’ARP est-il le même point que le centre de phase ?
Non. L’ARP est un repère mécanique associé à l’antenne, tandis que le centre de phase est une référence électrique utilisée dans les modèles de traitement. Pour une station fixe, le dossier doit expliquer comment le repère du monument, l’ARP et les données de phase pertinentes se rapportent à la configuration installée.
Faut-il refaire la documentation si l’antenne est remplacée par le même modèle ?
Oui, au minimum le journal doit enregistrer la date, le modèle réellement posé, son identification disponible, le radôme éventuel, le montage et le contrôle exigé par le projet. Un même nom de modèle ne prouve pas que l’antenne, son contexte de pose ou les données utilisées par le traitement sont restés identiques.
Qu’est-ce qui doit déclencher une nouvelle vérification ?
Tout changement qui touche le monument ou support, l’antenne, le radôme, l’ARP, le câble, les connecteurs, l’alimentation, le récepteur ou la configuration de traitement doit être revu selon la règle du projet. L’objectif n’est pas de refaire une procédure inutilement, mais de ne pas laisser un changement matériel invisible dans une série d’observations.
Une station GNSS permanente doit-elle suivre les règles d’un réseau national ?
Pas automatiquement. Les procédures applicables dépendent du réseau, du contrat et de l’usage du projet. Les pratiques IGS ou RGP sont des repères utiles pour comprendre la traçabilité attendue d’une station durable ; elles ne remplacent pas les exigences qui s’appliquent à votre installation.
